Hur mäter In-Situ sensorer nivå?

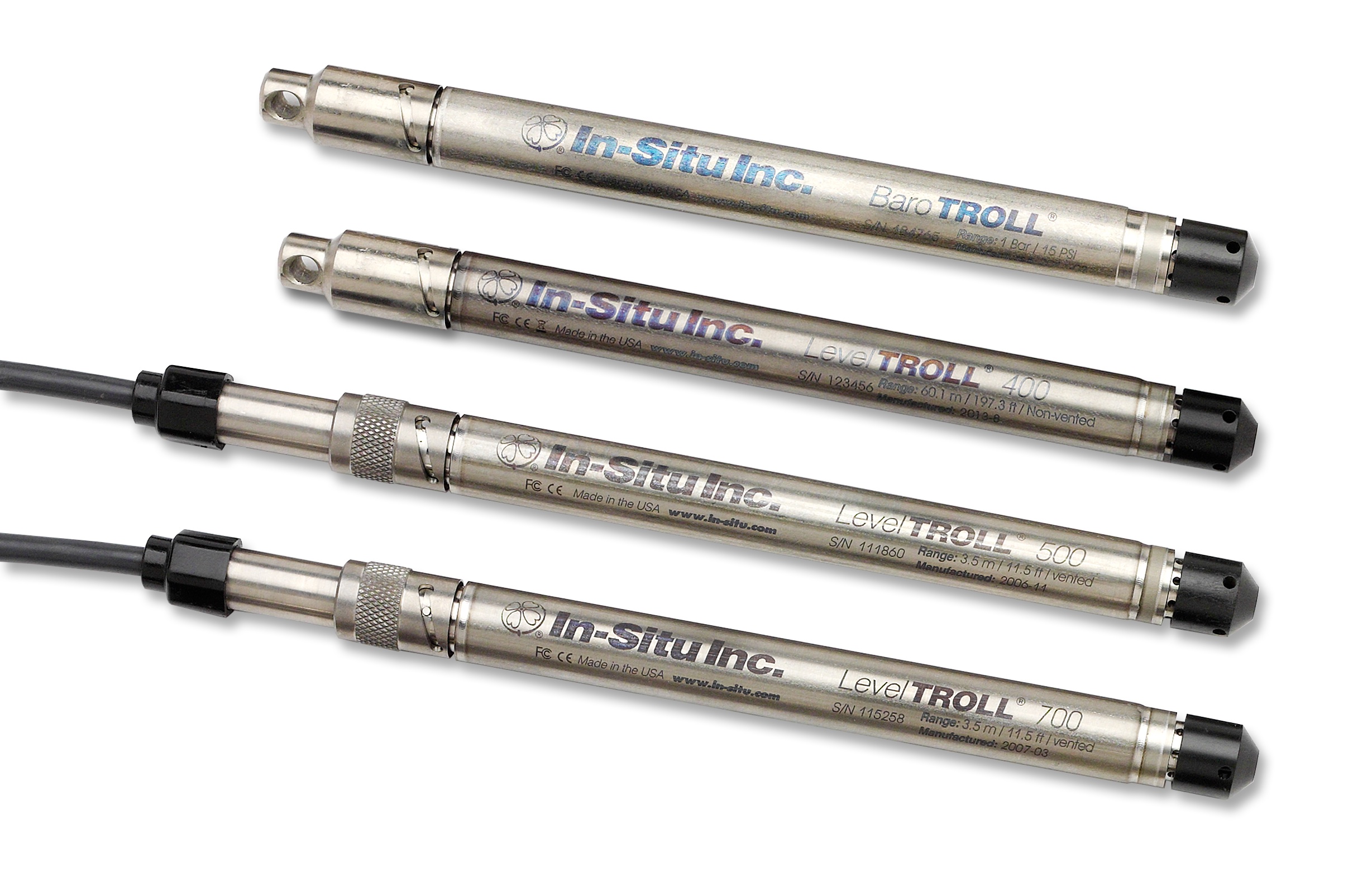

Tryckgivare

Nivåsensorer utnyttjar att vattentrycket ökar med djupet och översätter trycket till en elektrisk signal. Ett tunnt membran (rostfritt stål, titan eller keramik) deformeras proportionellt med trycket. Membranets diameter/tjocklek/styvhet avgör mätområdet.
Bakom membranet sitter det känsliga elementet. I In-Situ:s sensorer kiselchip en s.k. peizoresisiv westonbrygga. När chipet tänjs/komprimeras ändras dess resistans proportionellt med deformationen och omvandlas till tryck.
Elektroniken bakom sensorn innehåller spänningsmatning, A/D-omvandling, kalibreringsdata och i vissa modeller datalogger. Den tolkar signalen, applicerar fabrikskalibrering och levererar tryckvärde. Hela sensorn är helt vattentät klass IP68 med monterad kabel och inkapslad för robusthet. Den helgjutna konstruktionen skyddar mot stötar, vibrationer och läckage. Avsaknad av rörliga delar ger hög driftsäkerhet och låg skötsel—idealisk för utplacering under lång tid och på avlägsna platser.

Radarnivåmätare

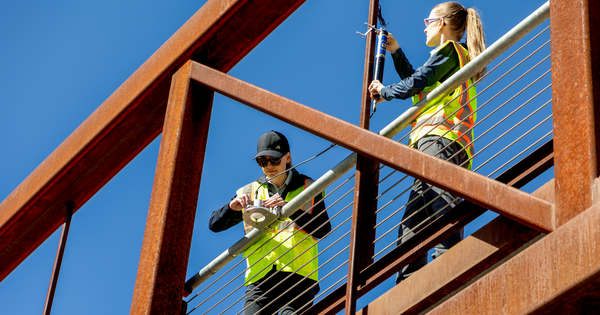

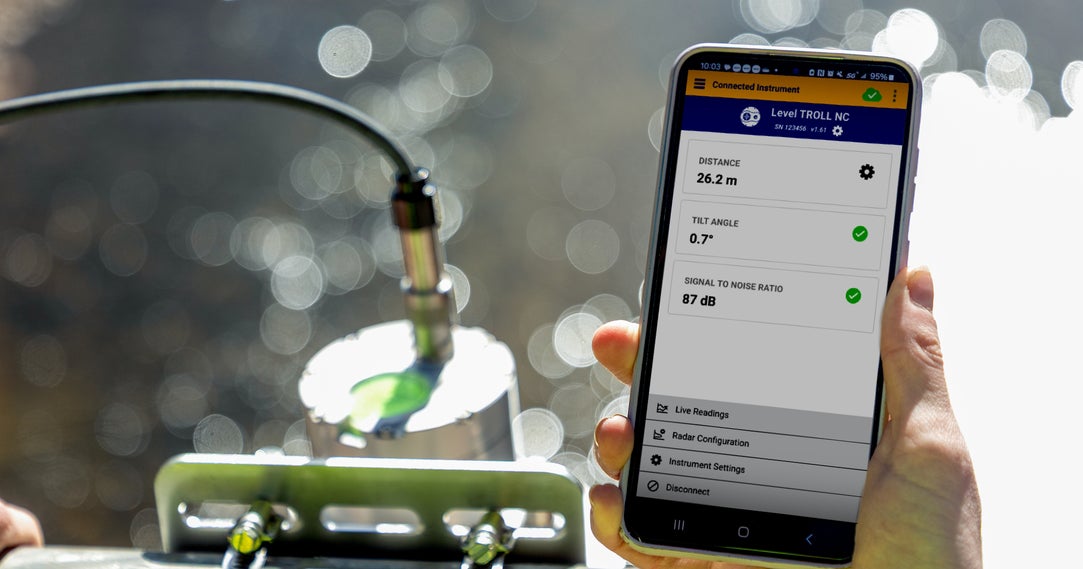

Radarsensorer som Level TROLL NC bestämmer avståndet till ytan genom att sända högfrekventa EM-vågor och mäta tiden tills reflektionen återvänder (time-of-flight) med FMCW-radar. När pulsen träffar ytan reflekteras en del av energin. Genom att beräkna tidsfördröjningen och beakta ljusets hastighet bestäms avståndet till ytan. Mjukvara omvandlar avståndet till nivå eller avstånd till ytan baserat på installationshöjd och referens.
Den icke-kontaktbaserade mätningen lämpar sig för hårda, korrosiva miljöer där mekanik kan påverkas eller skadas vid flödes- och stormhändelser. Radar påverkas inte av temperatur, tryck, ånga eller damm och ger tillförlitliga värden i utmanande processförhållanden. Robusthet, noggrannhet och minimal skötsel gör radarsensorer till ett förstahandsval i industriell miljö och i kommunala applikationer.
